شیر توپی DBB دو توپه فورج شده با شفت جناغی و عملکرد دنده کرمی دوگانه

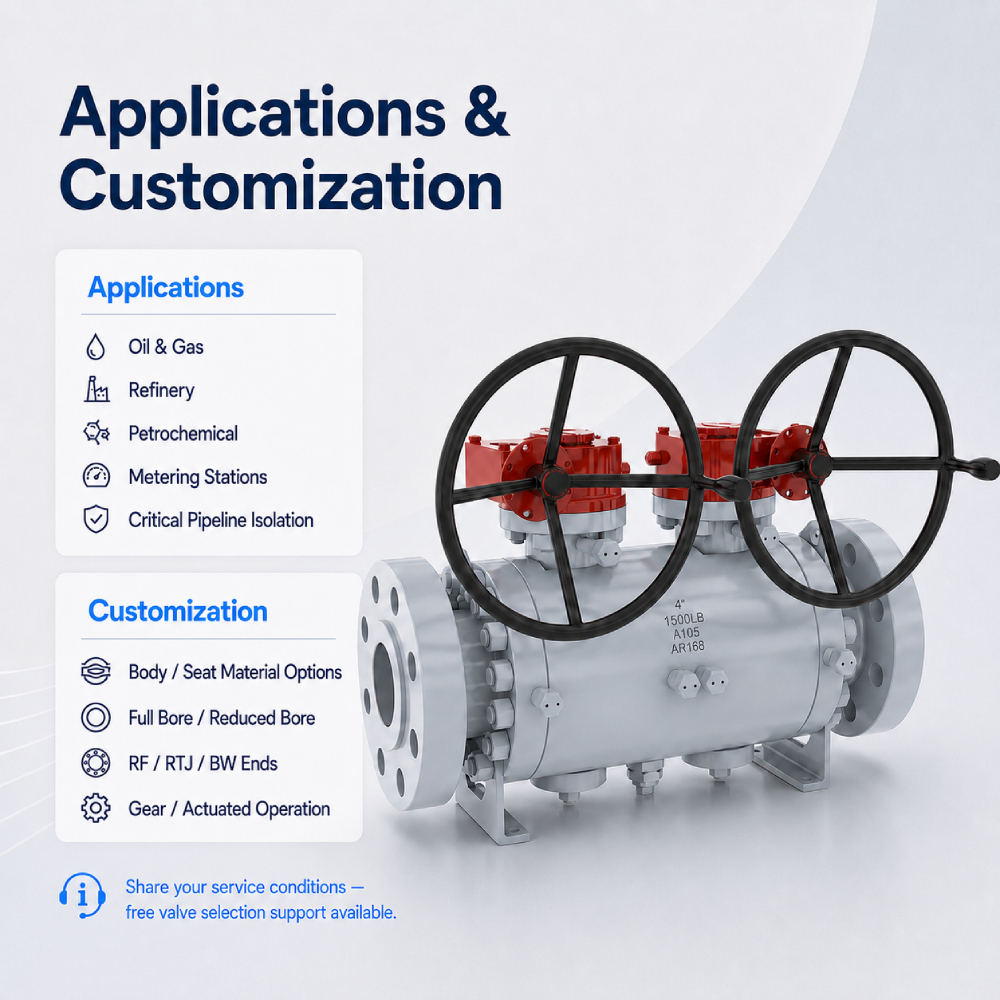

شیر توپی DBB دو توپی فورج شده SLVCN با عملکرد دنده کرمی دوگانه و نصب شده با ترانیون فورج این دستگاه برای کاربردهای نفت و گاز، پالایشگاه، پتروشیمی، ایستگاه‌های اندازه‌گیری و ایزولاسیون خطوط لوله حیاتی که در آن‌ها قطع و وصل مطمئن، آزادسازی فشار حفره و تأیید نشتی مورد نیاز است، طراحی شده است.

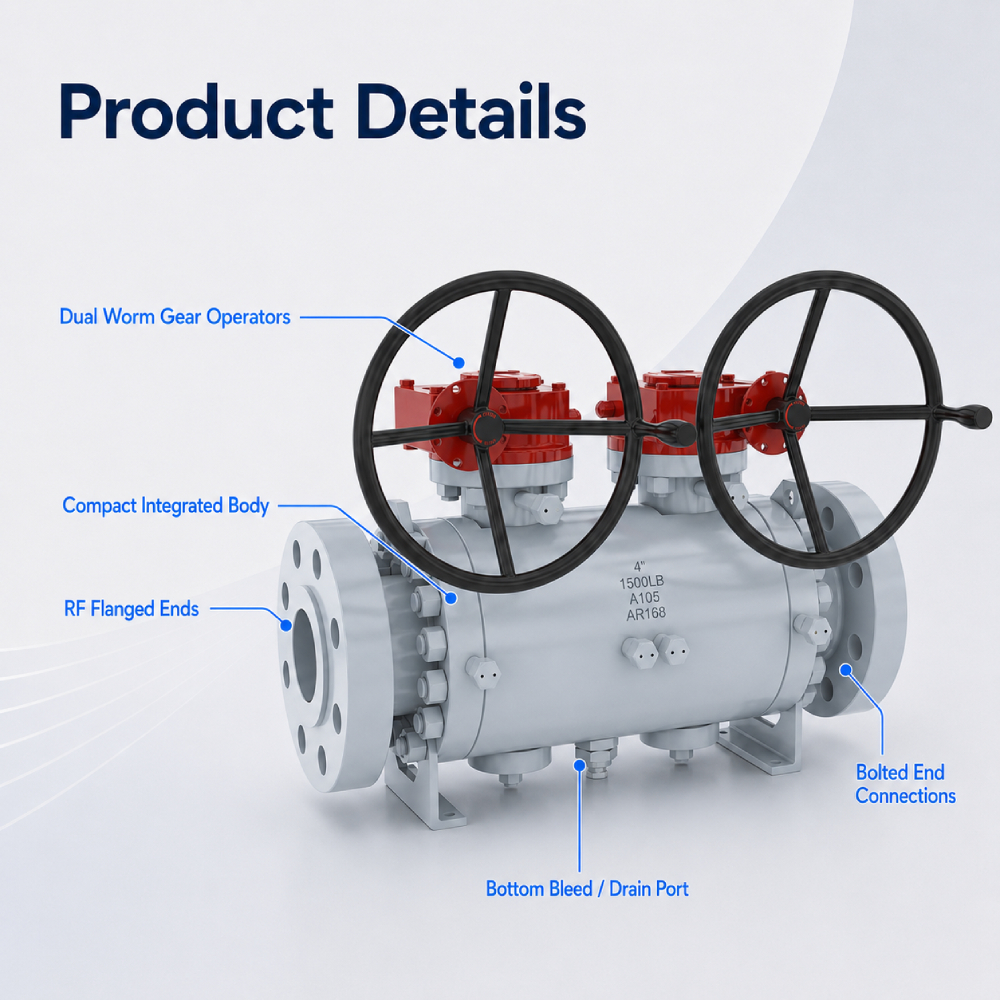

این شیر از دو دریچه توپی مستقل نصب شده روی محور عمودی و یک اتصال تخلیه/برون‌ریزی میانی در یک بدنه فشرده تشکیل شده است. هنگامی که هر دو دریچه توپی بسته هستند، حفره بین دو توپی می‌تواند از طریق اتصال تخلیه تخلیه، تخلیه یا نظارت شود و به اپراتورها اجازه می‌دهد تا قبل از تعمیر و نگهداری، بازرسی یا مداخله در خط فرآیند، عملکرد ایزولاسیون را تأیید کنند.

در مقایسه با مونتاژ سنتی که از دو شیر قطع و وصل جداگانه و یک شیر تخلیه استفاده می‌کند، طراحی یکپارچه DBB به کاهش فضای نصب، نقاط اتصال، وزن کلی و مسیرهای نشت خارجی بالقوه کمک می‌کند.

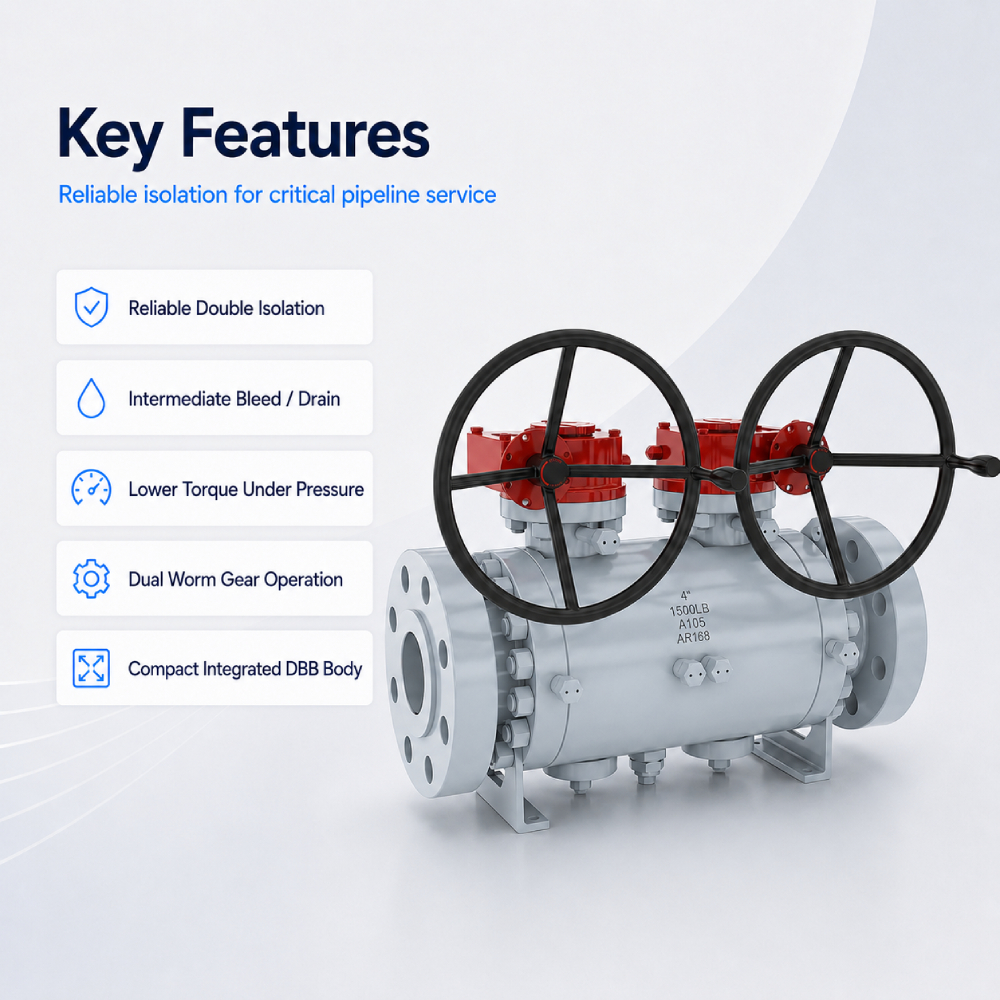

ساختار گوی ثابت نصب شده روی محور افقی، گوی‌ها را تحت فشار نگه می‌دارد و به کاهش گشتاور عملیاتی و بهبود پایداری آب‌بندی در سرویس‌های خطوط لوله با اندازه بزرگتر یا فشار بالاتر کمک می‌کند. اپراتورهای چرخ دنده حلزونی دوگانه، کنترل دستی روان و مستقلی را برای هر دو بسته شدن گوی‌ها فراهم می‌کنند.

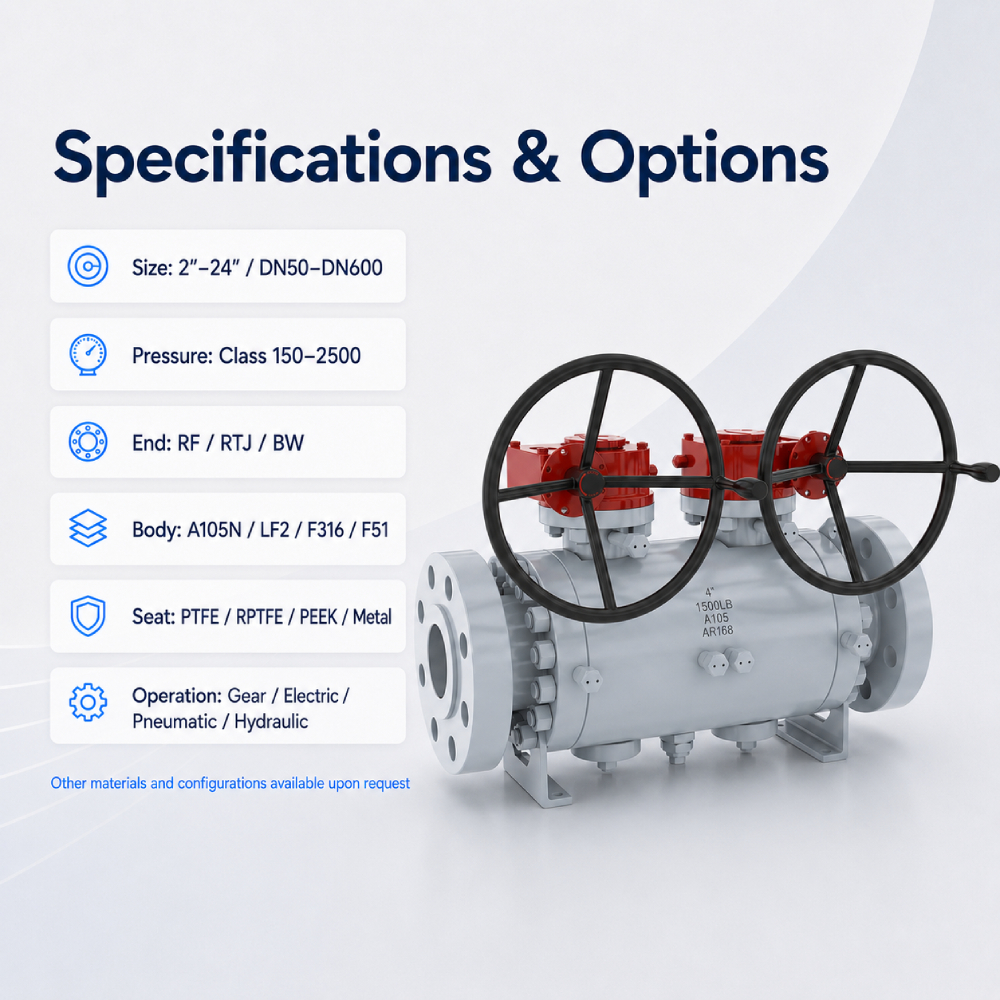

پیکربندی‌های با نشیمنگاه نرم و نشیمنگاه فلزی بر اساس الزامات سیال، فشار، دما و نشتی موجود است. جنس بدنه، جنس نشیمنگاه، کلاس فشار، اتصال انتهایی، نوع سوراخ، چیدمان لوله تخلیه، روش کار و الزامات آزمایش را می‌توان بر اساس مشخصات پروژه سفارشی‌سازی کرد.
