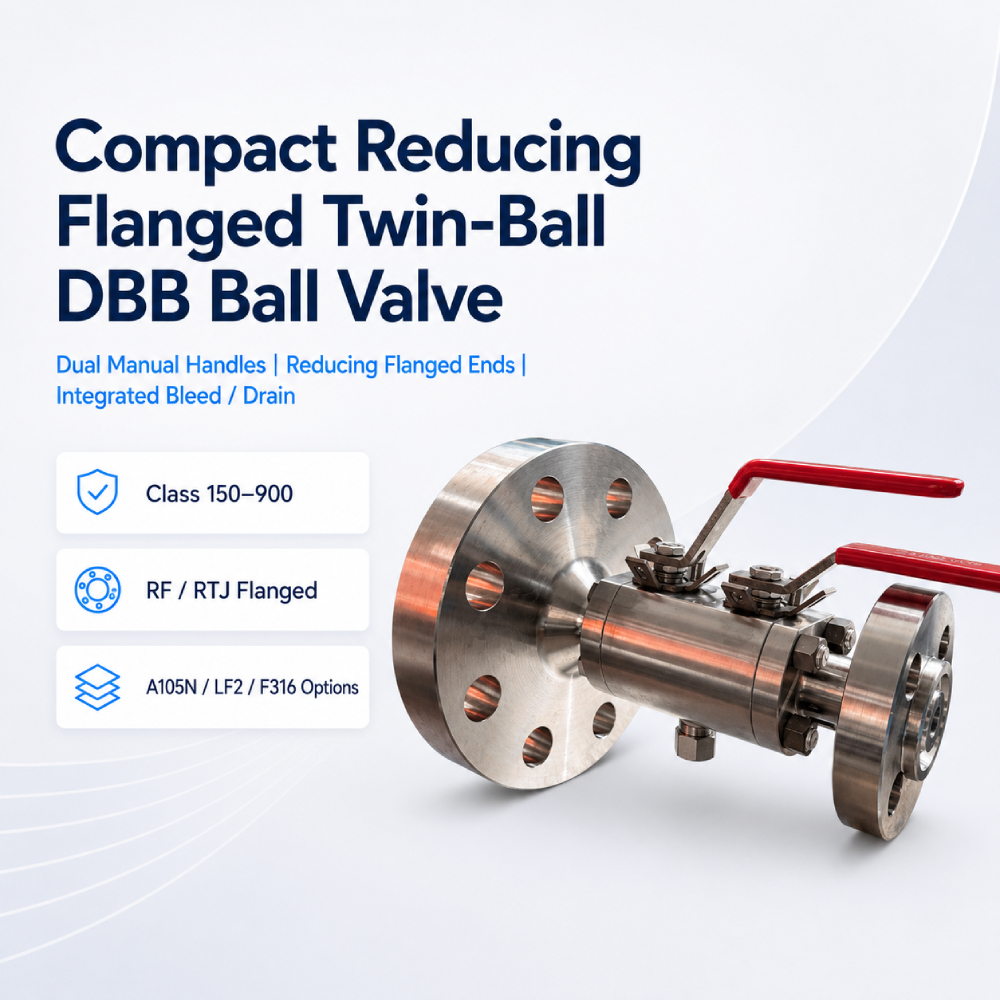

شیر دو بلوکی و تخلیه دو توپی فشرده با انتهای فلنجی کاهنده

نام محصول

شیر توپی دو بلوکی و تخلیه هوای دو طرفه فلنج دار کاهنده کامپکت

نوع شیر

شیر توپی دو بلوکه و تخلیه هوای یکپارچه توئین-بال

ساختار

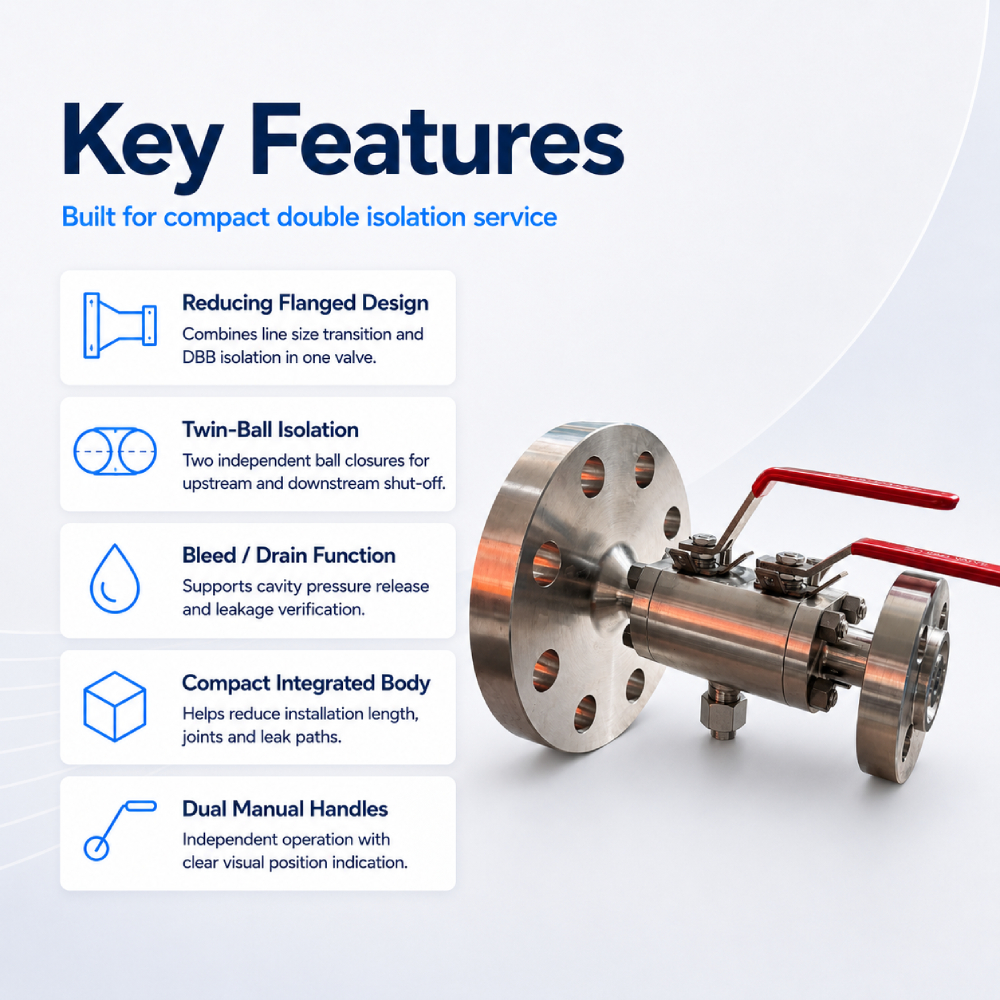

دو بست مستقل گوی شکل با اتصال میانی تخلیه/خونریزی

طراحی توپ

طراحی گوی شناور برای اندازه‌های کوچک‌تر؛ طراحی نصب شده روی محور افقی برای اندازه‌های بزرگ‌تر یا فشار بالاتر با تأیید پروژه موجود است

محدوده اندازه

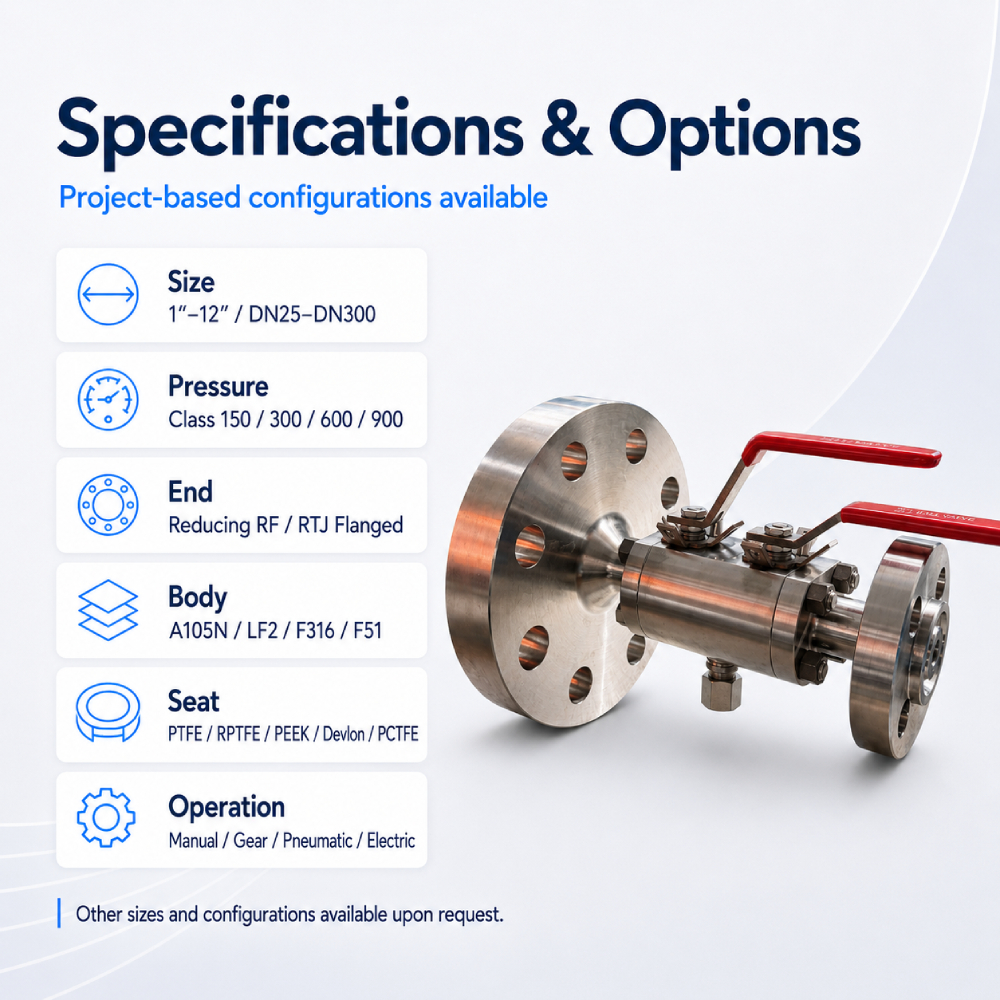

۱ اینچ - ۱۲ اینچ / DN25 - DN300 به عنوان محدوده استاندارد پروژه؛ اندازه‌های بزرگتر با تأیید طراحی در دسترس هستند

رتبه‌بندی فشار

ASME کلاس ۱۵۰ / ۳۰۰ / ۶۰۰ / ۹۰۰؛ کلاس ۱۵۰۰ / ۲۵۰۰ با طراحی پروژه موجود است

اتصال پایان

کاهش انتهای فلنج‌های RF/RTJ؛ سایر استانداردهای فلنج با توجه به طراحی پروژه موجود است

نوع سوراخ

سوراخ کامل / سوراخ کاهش یافته اختیاری است، منوط به اندازه شیر و تأیید طراحی

ساخت بدنه

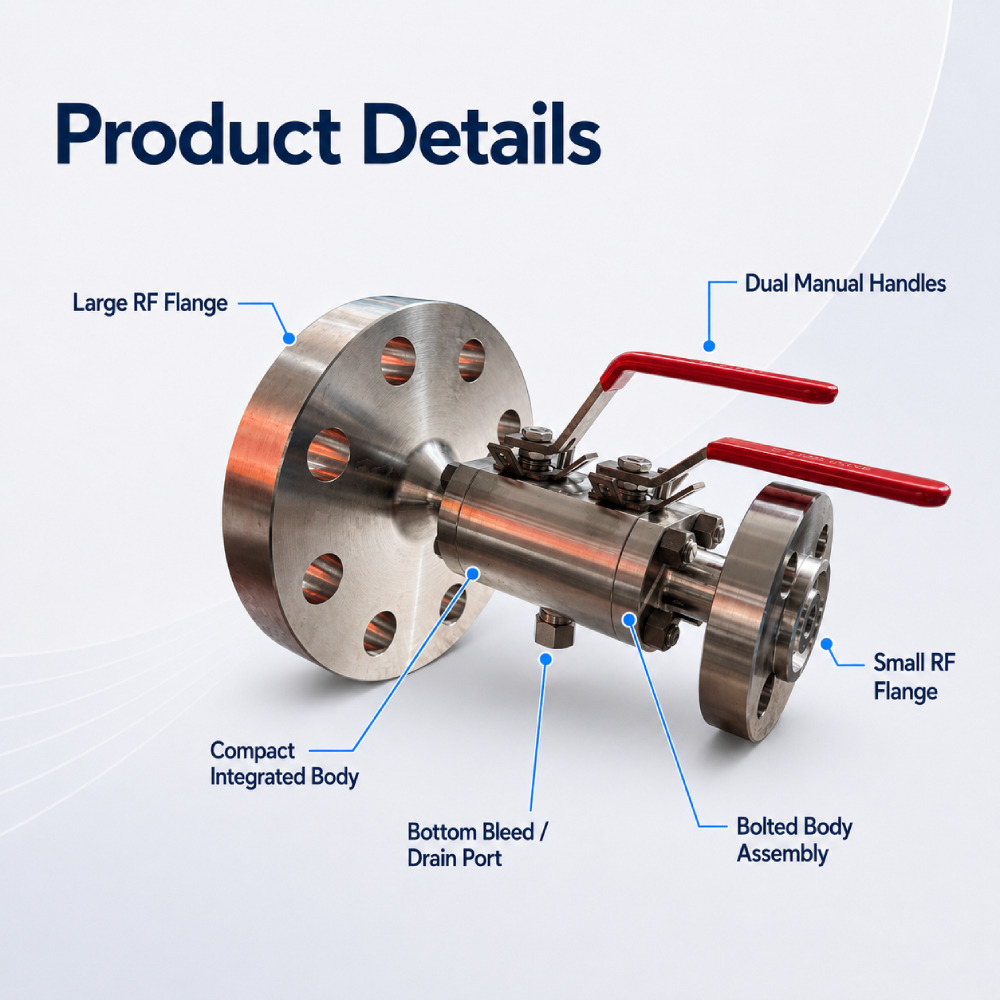

بدنه یکپارچه و جمع و جور، ساختار بدنه پیچ و مهره ای

جنس بدنه

ASTM A105N، A350 LF2، A182 F304/F316، A182 F51/F53 (اختیاری)

جنس صندلی

PTFE، RPTFE، PEEK، Devlon، PCTFE، صندلی فلزی اختیاری با توجه به شرایط سرویس

استانداردهای طراحی

طراحی شده مطابق با استانداردهای API 6D، BS 5351، ASME B16.34

عملیات

دو دسته دستی؛ عملکرد دنده‌ای، پنوماتیکی یا برقی بسته به طراحی پروژه قابل تنظیم است

استاندارد طراحی و آزمایش

ASME B16.34؛ API 598 / ISO 5208؛ API 6D بنا به نیاز پروژه موجود است

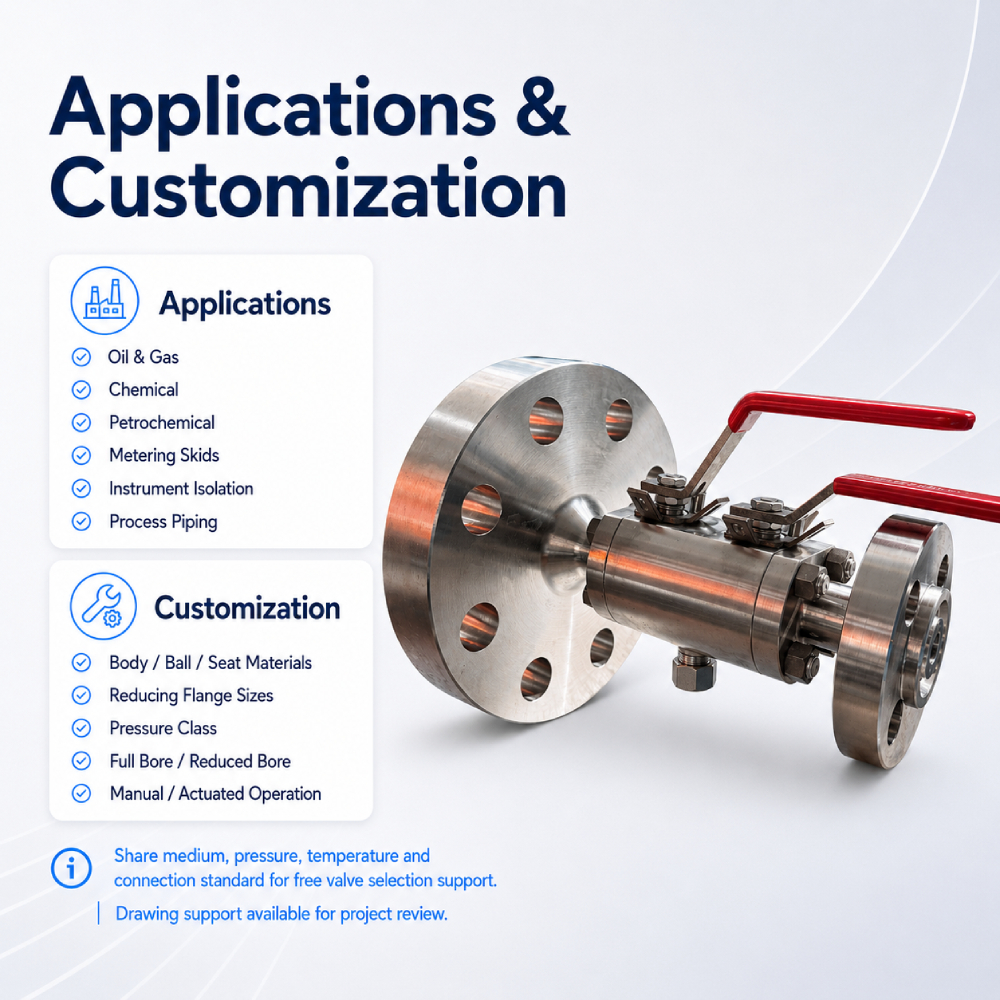

کاربرد

نفت و گاز، مواد شیمیایی، پتروشیمی، اسکیدهای اندازه‌گیری، ایزولاسیون ابزار دقیق و لوله‌کشی فرآیندی

اسناد

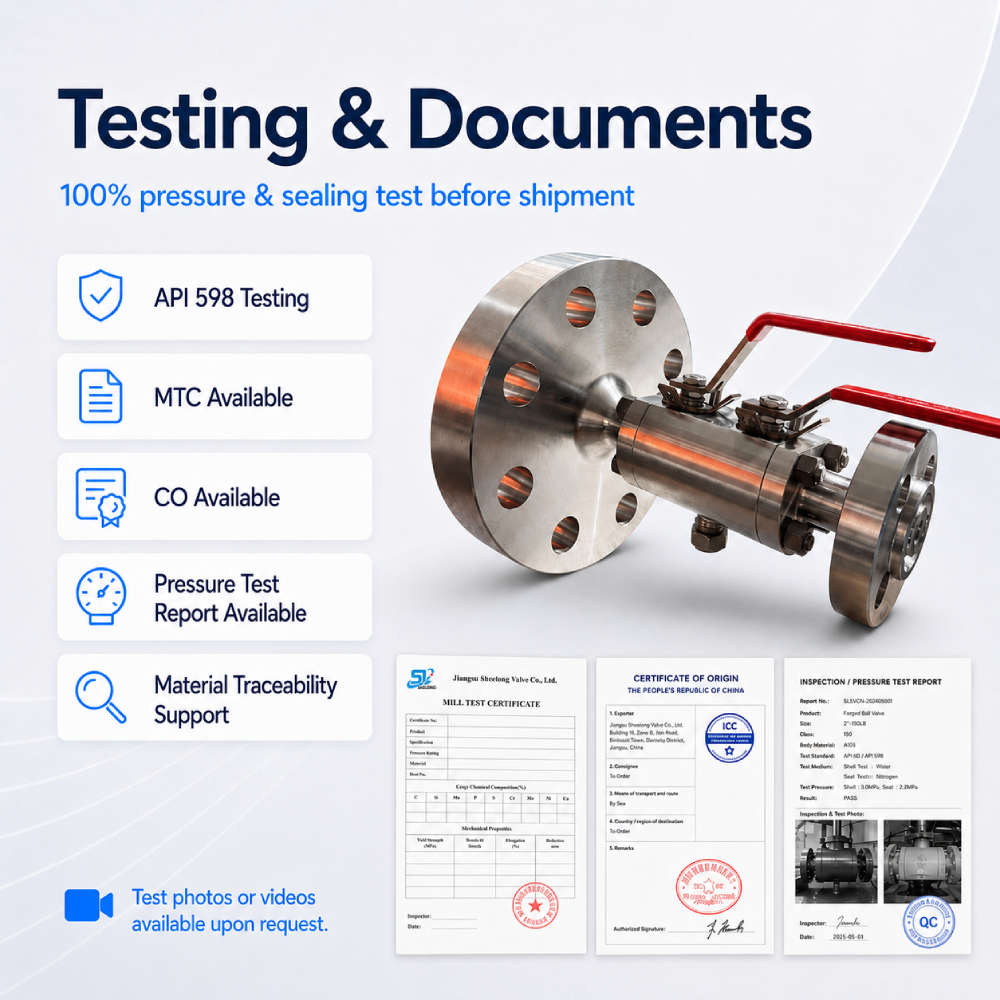

MTC، گزارش تست فشار، گزارش بازرسی و CO موجود است

برند

اس ال وی سی ان
