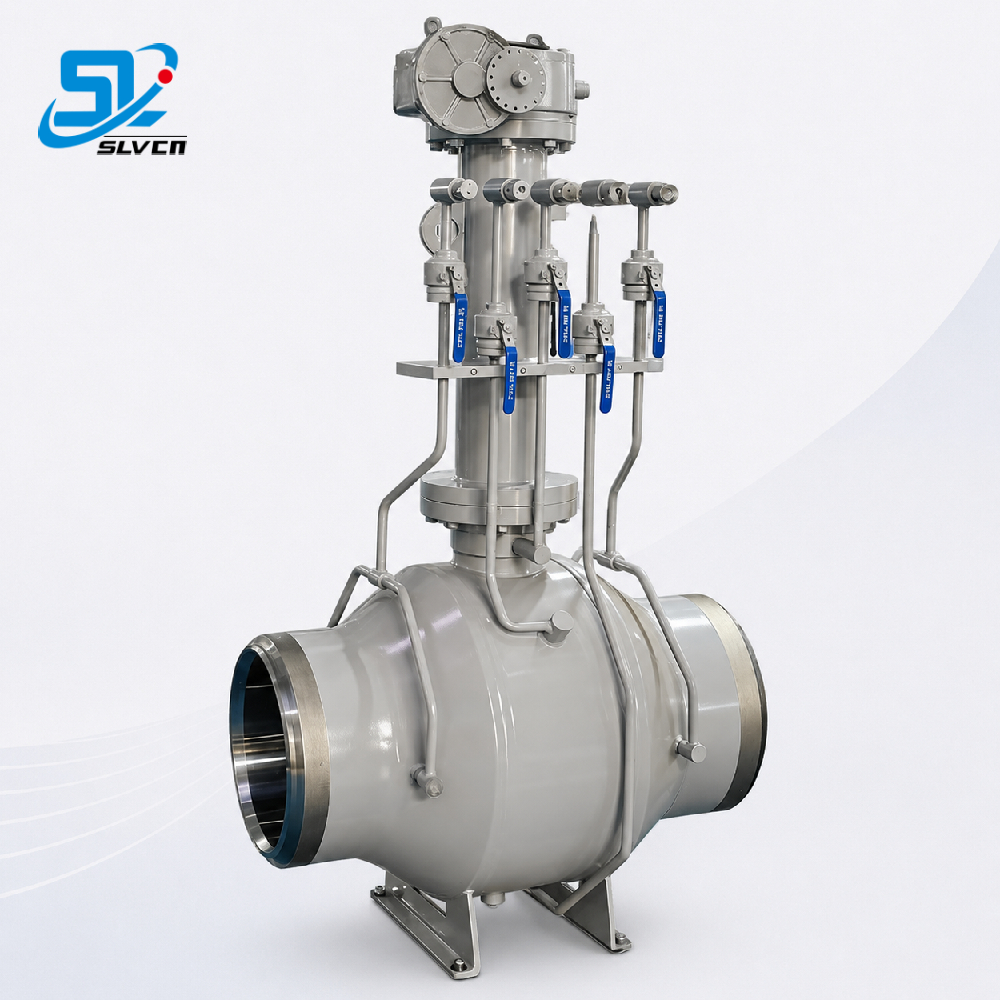

شیر توپی تمام جوش داده شده با سر محور عمودی و دسته بلند برای خطوط لوله زیرزمینی
پارامترهای محصول
| اندازه | ۲ اینچ تا ۶۴ اینچ (DN50–DN1600) |
| فشار | کلاس ۳۰۰ (کلاس اختیاری ۱۵۰/۶۰۰/۹۰۰/۱۵۰۰) |
| دمای عملیاتی | -46℃ تا 450℃ (بسته به جنس) |
| نوع توپ | بدنه یکپارچه کاملاً جوش داده شده، نصب شده روی محور |
| طراحی آببندی | دو لایه مسدود کردن و بیرون ریختن (DBB) با تزریق درزگیر اضطراری اختیاری |
| اتصال پایان | جوش لب به لب (BW) / جوش ساکت (SW) |
| انواع عملیات | دسته دستی، چرخ دنده کرم، برقی، پنوماتیک |
| نوع ساقه | ساقه بلند برای خدمات دفن شده / زیرزمینی |
| نصب | نصب مستقیم ISO 5211 موجود است |
| جنس بدنه | فولاد کربنی، فولاد دمای پایین، فولاد ضد زنگ، فولاد دوبلکس/آلیاژ (ASTM A182، A694، Inconel 625، Incoloy 800، Hastelloy C و غیره) |
| مواد صندلی | PEEK، PCTFE (KEL-F)، Devlon V-API، گزینههای Hard-Seated |
| استانداردهای طراحی و ساخت | API 6D، ASME B16.34، BS 5351، MESC SPET 7/200 |
| زمینه کاربرد | نفت و گاز، شیمی و پتروشیمی، تولید برق، فراساحل و آبهای عمیق، هوافضا و نظامی، تصفیه و تامین آب، متالورژی و معدن |
| برند | اس ال وی سی ان |
ویژگیهای کلیدی

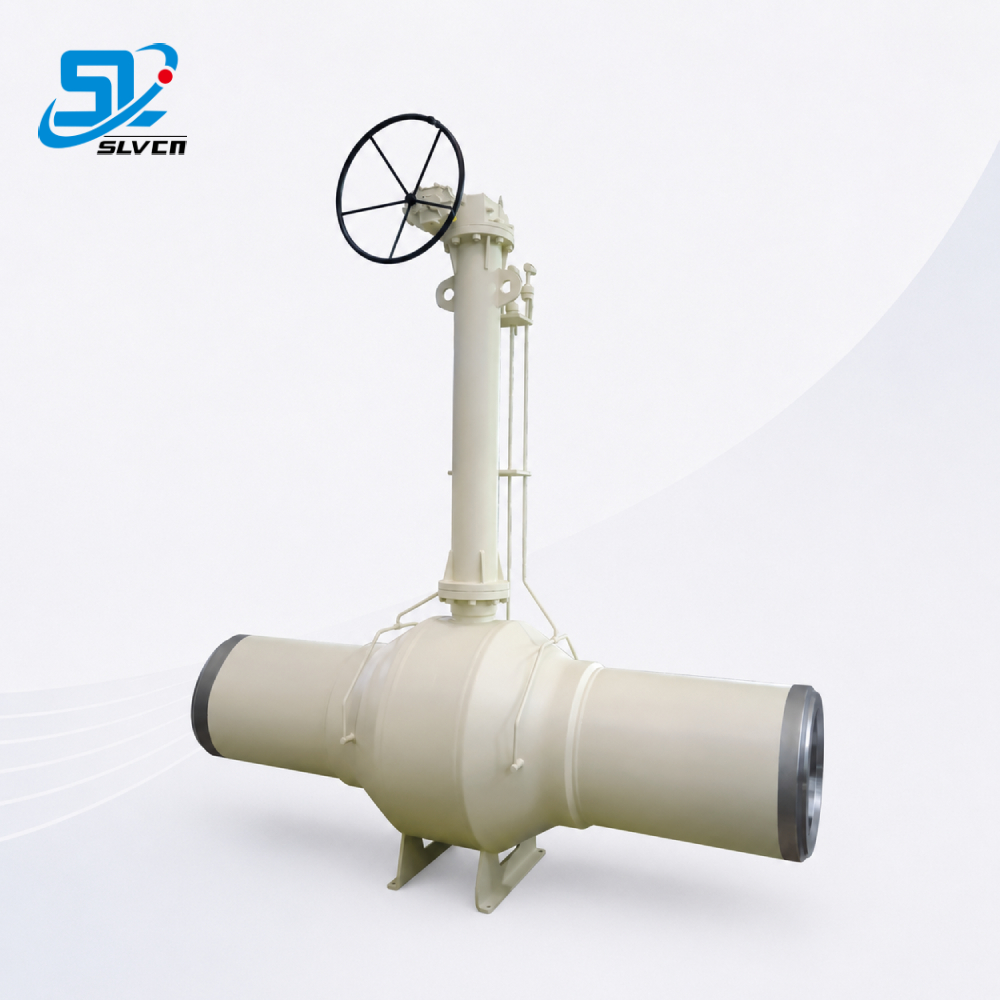

ساقه بلند برای استفاده در زیر خاک
حتی اگر آببندهای ساقه (stem seals) خراب شوند، امکان عملکرد قابل اعتماد در تاسیسات زیرزمینی یا مدفون را فراهم میکند.
بدنه جوش داده شده مقاوم در برابر نشتی
ساختار یکپارچه و کاملاً جوش داده شده، نقاط نشتی را برای اطمینان از خط لوله فشار متوسط در درازمدت به حداقل میرساند.
عملکرد با گشتاور کم
طراحی نصب شده بر روی ترانیون، فشار خط را جذب میکند و عملکرد روان شیر را در فشار نامی کامل تضمین میکند.
ایزولاسیون و تهویه ایمن
طراحی انسداد و تخلیه دوگانه (DBB) امکان تهویه کنترلشده و جداسازی ایمن خط لوله را در حین تعمیر و نگهداری یا مواقع اضطراری فراهم میکند.
ویژگیهای ایمنی پیشرفته
ساقه ضد ترکیدگی، دستگاه ضد الکتریسیته ساکن و نشیمنگاههای ضد حریق، دستگاه را در برابر شرایط بحرانی و قابل اشتعال محافظت میکنند.
گزینههای مواد انعطافپذیر
بدنه، نشیمنگاه و مواد آببندی را میتوان برای محیطهای مختلف، دماها و نیازهای پروژه تنظیم کرد.
جزئیات محصول
شیر توپی DBB تمام جوش داده شده با سر محور عمودی و بدنه کشیده SLVCN کلاس 300، کنترل جریان قابل اعتمادی را برای کاربردهای خطوط لوله زیرزمینی، مدفون و مناطق صعب العبور فراهم میکند. بدنه یک تکه تمام جوش داده شده آن، نقاط نشتی فلنج را برای کارکرد طولانی مدت در خطوط لوله فشار متوسط از بین میبرد.
طراحی DBB نصب شده بر روی محور جناغی، عملکرد پایدار، ایزولاسیون ایمن و تهویه آسان را در حین تعمیر و نگهداری یا موارد اضطراری تضمین میکند. ساقه بلند، حتی در صورت خرابی آببندی ساقه، امکان نصب در زیر خاک را فراهم میکند.
ویژگیهای ایمنی شامل نشیمنگاههای فنری مقاوم در برابر آتش، محافظ ضد الکتریسیته ساکن و ساقه ضد ترکیدگی است. جنس بدنه، نشیمنگاه و مواد آببندی را میتوان سفارشی کرد - از جمله فولاد کربنی، فولاد ضد زنگ، فولاد آلیاژی، PEEK و PCTFE - تا با دماها، فشارها و الزامات خاص محیط مطابقت داشته باشند.
| ۱ | لوله فولادی جوشکاری | ۱۰ | صندلی | ۱۹ | حلقه مهر و موم | ۲۸ | مهره | ۳۷ | چهار حلقه باز |
| ۲ | لوله فولادی بدون درز | ۱۱ | صندلی | ۲۰ | ساقه فرمت | ۲۹ | پیچ | ۳۸ | حلقه آب بندی |
| ۳ | بدن راست | ۱۲ | توپ | ۲۱ | بلبرینگ | ۳۰ | بسته بندی | ۳۹ | واشر فشاری |
| ۴ | بهار | ۱۳ | پشتیبانی ترونیون | ۲۲ | پشتیبانی افزونه | ۳۱ | واشر فشاری | ۴۰ | یاتاقان ساقه |
| ۵ | حلقه "O" | ۱۴ | چرخدنده کرم | ۲۳ | پین | ۳۲ | حلقه "O" | ۴۱ | ساقه |
| ۶ | حلقه "O" | ۱۵ | کلید | ۲۴ | قاب پشتیبانی | ۳۳ | جعبه بسته بندی | ۴۲ | یاتاقان ساقه |
| ۷ | واشر فشاری | ۱۶ | پیچ | ۲۵ | کلید | ۳۴ | واشر | ۴۳ | بدن |
| ۸ | بسته بندی | ۱۷ | حلقه "O" | ۲۶ | صفحه اتصال | ۳۵ | حلقه "O" | ۴۴ | یاتاقان محوری |
| ۹ | نگهدارنده صندلی | ۱۸ | حلقه "O" | ۲۷ | گل میخ | ۳۶ | یاتاقان ساقه | ۴۵ | یاتاقان ساقه |
فهرست قطعات
ابعاد: کلاس ۳۰۰ - تمام پورت
| اندازه | سوراخ | مدل / چهره به چهره | اینچ/میلیمتر | D1 اینچ بر میلیمتر | وزن | ||||
| NPS/DN | B1in/mm | B2 اینچ/میلیمتر | FF، FW RF اینچ/میلیمتر | فاصله بین دو محور (FF)، فاصله بین دو محور (FW) و فاصله بین دو محور (RTJ) در هر میلیمتر | FF BWE اینچ/میلیمتر | FW BWE در/میلیمتر | وزن خالص مدل پوند/کیلوگرم | ||
| ۲ اینچ | ۱.۹۴ | ۱.۹۴ | ۸.۵ | ۹.۱۳ | ۸.۵ | ۱۱ | ۶.۵ | ۶.۵ | ۶۰ |
| ۵۰ | ۴۹ | ۴۹ | ۲۱۶ | ۲۳۲ | ۲۱۶ | ۲۷۹ | ۱۶۶ | ۱۶۶ | ۲۷ |
| ۳ اینچ | ۲.۹۴ | ۲.۹۴ | ۱۱،۱۳ | ۱۱.۷۵ | ۱۱.۱۳ | ۱۲.۵ | ۸.۵ | ۸.۵ | ۱۳۲ |
| ۸۰ | ۷۴ | ۷۴ | ۲۸۳ | ۲۹۸ | ۲۸۳ | ۳۱۸ | ۲۱۶ | ۲۱۶ | ۶۰ |
| ۴ اینچ | ۳.۹۴ | ۳.۹۴ | ۱۲ | ۱۲.۶۳ | ۱۲ | ۱۴ | ۱۰.۱ | ۱۰.۱ | ۱۷۹ |
| ۱۰۰ | ۱۰۰ | ۱۰۰ | ۳۰۵ | ۳۲۱ | ۳۰۵ | ۳۵۶ | ۲۵۶ | ۲۵۶ | ۸۱ |
| ۶ اینچ | ۵.۹۴ | ۵.۹۴ | ۱۵.۸۸ | ۱۶.۵ | ۱۸ | ۱۸ | ۱۲.۹ | ۱۲.۹ | ۳۹۷ |
| ۱۵۰ | ۱۵۰ | ۱۵۰ | ۴۰۳ | ۴۱۹ | ۴۵۷ | ۴۵۷ | ۳۲۸ | ۳۲۸ | ۱۸۰ |
| ۸ اینچ | ۷.۹۴ | ۷.۹۴ | ۱۹.۷۵ | ۲۰.۳۸ | ۲۰.۵ | ۲۱.۵ | ۱۶.۳ | ۱۵.۹ | ۶۵۹ |
وزن و ابعاد برای شیرهای بزرگتر تا سایز ۶۴ اینچ بنا به درخواست موجود است
ابعاد: کلاس ۳۰۰ - پورت کاهش یافته
| اندازه | سوراخ | مدل / چهره به چهره | اینچ/میلیمتر | D1 اینچ بر میلیمتر | وزن | ||||
| NPS/DN | B1in/mm | B2 اینچ/میلیمتر | GG، GW RF اینچ/میلیمتر | GG، GW RTJ اینچ/میلیمتر | GG BWE اینچ/میلیمتر | وزن خالص پوند بر اینچ بر میلیمتر | مدل وزن خالص (پوند/کیلوگرم) | ||
| ۲ در ۱۱/۲ اینچ | ۱.۹۴ | ۱.۵ | ۱۱.۵ | ۱۱.۶۳ | ۱۱.۵ | ۱۱ | ۶.۵ | ۶.۵ | ۶۸ |
| ۵۰X۴۰ | ۴۹ | ۳۸ | ۲۹۲ | ۲۹۵ | ۲۹۲ | ۲۷۹ | ۱۶۶ | ۱۶۶ | ۳۱ |
| ۳"در۲" | ۲.۹۴ | ۱.۹۴ | ۱۴ | ۱۴.۱۳ | ۱۴ | ۱۲.۵ | ۸.۳ | ۸.۳ | ۱۱۰ |
| ۸۰X۵۰ | ۷۴ | ۴۹ | ۳۵۶ | ۳۵۹ | ۳۵۶ | ۳۱۸ | ۲۱۱ | ۲۱۱ | ۵۰ |
| ۴"در۳" | ۳.۹۴ | ۲.۹۴ | ۱۷ | ۱۷.۱۳ | ۱۷ | ۱۴ | ۱۰.۹ | ۱۰.۹ | ۲۰۹ |
| ۱۰۰X۸۰ | ۱۰۰ | ۷۴ | ۴۳۲ | ۴۳۵ | ۴۳۲ | ۳۵۶ | ۲۷۶ | ۲۷۶ | ۹۵ |
| ۶"X۴" | ۵.۹۴ | ۳.۹۴ | ۲۲ | ۲۲.۱۳ | ۲۲ | ۱۸ | ۱۴ | ۱۴ | ۳۸۶ |
| ۱۵۰X۱۰۰ | ۱۵۰ | ۱۰۰ | ۵۵۹ | ۵۶۲ | ۵۵۹ | ۴۵۷ | ۳۵۶ | ۳۵۶ | ۱۷۵ |
| ۸"در۶" | ۷.۹۴ | ۵.۹۴ | ۲۶ | ۲۶،۱۳ | ۲۶ | ۲۱.۵ | ۱۶.۶ | ۱۶.۶ | ۶۰۳ |
| ۲۰۰ در ۱۵۰ | ۲۰۱ | ۱۵۰ | ۶۶۰ | ۶۶۴ | ۶۶۰ | ۵۴۶ | ۴۲۱ | ۴۲۱ | ۲۷۳ |
| ۱۰"x۸" | ۹.۹۴ | ۷.۹۴ | ۳۱ | ۳۱.۱۳ | ۳۱ | ۲۳.۵ | ۲۰.۱ | ۲۰.۱ | ۱۰۱۰ |
وزن و ابعاد برای شیرهای بزرگتر تا سایز ۶۴ اینچ بنا به درخواست موجود است
اگر میخواهید اندازه کامل را دریافت کنید، لطفا با ما تماس بگیرید
