شیر توپی نصب شده با سر مخروطی برودتی.jpg

شیر توپی کرایوژنیک ترونیون فشرده با چرخ دنده کرمی

√ طراحی نصب شده روی ترونیون، آب‌بندی پایدار و گشتاور عملیاتی پایین را تحت فشار بالا تضمین می‌کند.

√ ساقه بلند با گردن برودتی، بسته‌بندی را از دماهای بسیار پایین جدا می‌کند و از نشت خارجی جلوگیری می‌کند.

√ ساختار فشرده و کوتاه بدنه، ضمن حفظ ایمنی برودتی، فضای نصب را نیز کاهش می‌دهد.

√ عملکرد چرخ‌دنده حلزونی، کنترل دستی روان و قابل اعتمادی را برای شیرهای سایز بزرگ فراهم می‌کند.

√ طراحی ساقه مقاوم در برابر آتش، ضد الکتریسیته ساکن و ضد انفجار، حداکثر ایمنی را در خدمات حیاتی تضمین می‌کند.

تماس با ما

پارامترهای محصول

نوع شیر	شیر توپی کرایوژنیک DBB فشرده با چرخ دنده کرمی
محدوده اندازه	DN50–DN900 (2”–36”)، اندازه‌های بزرگتر بنا به درخواست
رتبه‌بندی فشار	کلاس ASME 150 / 300 / 600 / 900
دمای عملیاتی	-196 درجه سانتیگراد تا +200 درجه سانتیگراد (بسته به جنس)
جنس بدنه	CF8 / CF8M، F304 / F316 / F316L، LCB / LCC، A350 LF2، دوبلکس و سوپر دوبلکس
مواد صندلی	PTFE، RPTFE، PCTFE، PEEK
عملیات	چرخ دنده کرم (دستی)، برقی یا پنوماتیکی اختیاری
استانداردهای طراحی	طراحی شده مطابق با API 6D، ASME B16.34، BS 5351
طراحی ایمن در برابر آتش	طراحی شده مطابق با API 607 / API 6FA (اختیاری)
برند	اس ال وی سی ان

ویژگی‌های کلیدی

توضیحات محصول

ویژگی‌های کلیدی

سازه سوار شده با سر محور

آب‌بندی پایدار و گشتاور عملیاتی پایین تحت فشار بالا، ایده‌آل برای سرویس‌های برودتی در اندازه بزرگ.

ساقه بلند و گردن کرایوژنیک

بسته‌بندی را از محیط‌های با دمای ۱۹۶- درجه سانتیگراد جدا می‌کند و خطر نشت را در محیط‌های با دمای بسیار پایین کاهش می‌دهد.

طراحی جمع و جور و کوتاه

ساختار کم‌حجم برای سیستم‌های نصب‌شده روی پایه یا ماژولار، ضمن حفظ یکپارچگی برودتی.

عملکرد چرخ دنده حلزونی

حرکت دستی نرم و کنترل‌شده با گشتاور کاهش‌یافته، مناسب برای عملیات مکرر.

سیستم آب بندی برودتی

مواد تخصصی نشیمنگاه و آب‌بند، انقباض در دمای پایین را برای قطع و وصل مطمئن، فراهم می‌کنند.

طراحی با ایمنی بالا

ساقه ضد ترکیدگی با تجهیزات اختیاری ضد آتش و ضد الکتریسیته ساکن برای کاربردهای بحرانی و خطرناک.

جزئیات محصول

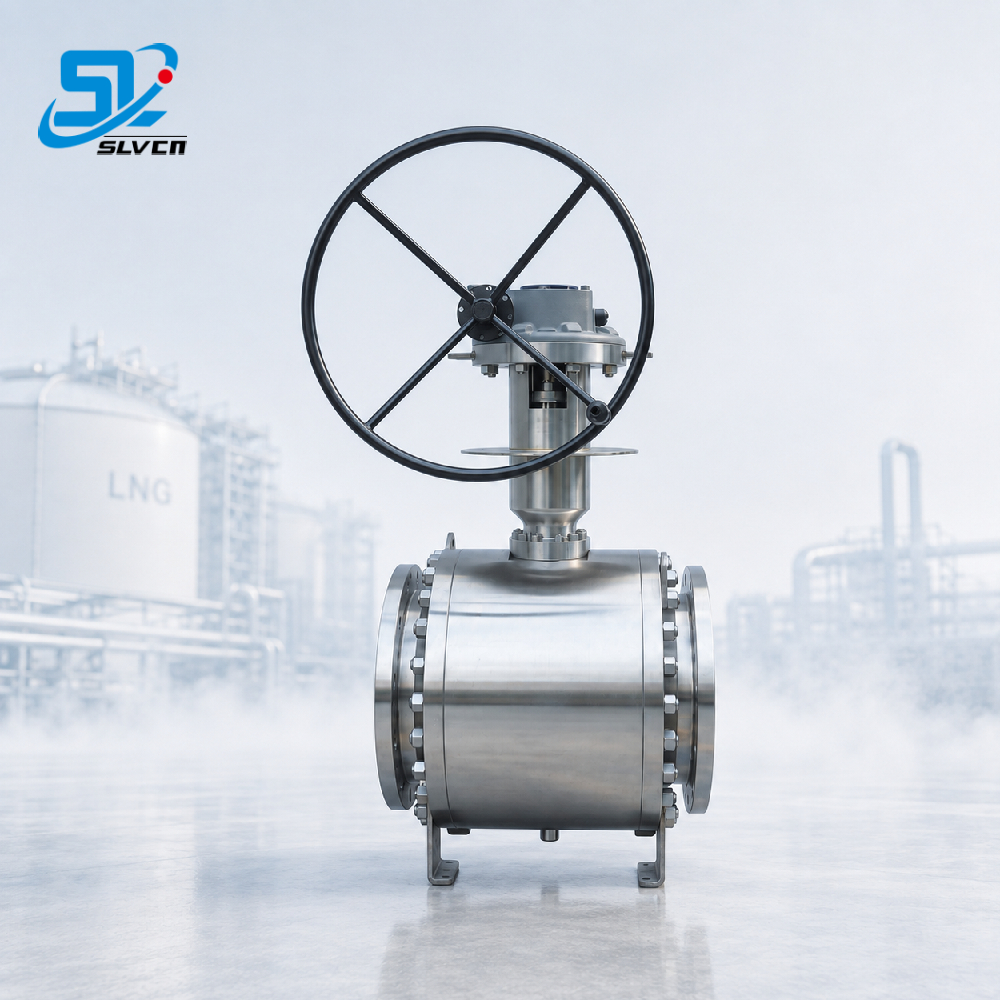

شیر توپی کرایوژنیک SLVCN با دنده حلزونی و سر محوره برای عملکرد ایمن و قابل اعتماد در سیستم‌های خط لوله LNG و دمای پایین طراحی شده است. ساختار سر محوره توپی، گشتاور عملیاتی پایین و عملکرد آب‌بندی پایدار را در شرایط فشار بالا تضمین می‌کند.

این شیر با داشتن یک ساقه برودتی گسترده، سیستم پکینگ را به طور مؤثر از دماهای بسیار پایین ایزوله می‌کند و خطر نشت خارجی را به میزان قابل توجهی کاهش می‌دهد. طراحی بدنه کوتاه و جمع و جور، امکان نصب آسان در پروژه‌های با فضای محدود را فراهم می‌کند و در عین حال استحکام مکانیکی عالی را حفظ می‌کند.

این شیر که مجهز به یک چرخ‌دنده حلزونی سنگین است، عملکرد دستی روان و کنترل‌شده‌ای را ارائه می‌دهد و آن را برای کاربردهای برودتی با قطر بزرگ و فشار بالا ایده‌آل می‌کند.

شیر توپی کرایوژنیک جمع و جور با سر محوره و دنده کرمی-1

چرا ما را انتخاب کنید

دهه‌ها تخصص

بیش از 30 سال سابقه در زمینه شیرآلات DBB، شیرهای نصب شده روی محور جناغی، فورج شده و تمام جوش داده شده برای خدمات دما بالا، فشار بالا و برودتی، مورد اعتماد پروژه‌های مختلف در سراسر جهان.

راهکارهای سفارشی

شیرهای سفارشی طراحی شده بر اساس شرایط فرآیند و مشخصات پروژه، عملکرد قابل اعتماد را در شرایط عملیاتی دشوار تضمین می‌کنند.

کنترل کیفیت دقیق

طراحی، ساخت و آزمایش تحت مدیریت ISO 9001 مطابق با API 6D، ASME B16.34 و استانداردهای ایمنی در برابر آتش.

قابلیت اطمینان اثبات شده

هر شیر کاملاً آزمایش و بازرسی می‌شود و شیرهایی بدون نشتی و آماده برای پروژه ارائه می‌دهد که می‌توانید به آنها اعتماد کنید.

چگونه کیفیت و قابلیت اطمینان را تضمین می‌کنیم؟

کیفیت در هر مرحله - از مواد اولیه گرفته تا آزمایش نهایی - نهادینه شده است.

تأیید مواد

بازرسی ابعادی

۰۳

تشخیص عیب اولتراسونیک

تست فشار هیدرواستاتیک

مراکز ماشینکاری CNC

۰۶

تجهیزات جوشکاری کاملاً خودکار

منطقه آزمایش برودتی

۰۸

تجهیزات تست فشار

نمایش گواهی

شرکت SLVCN تحت سیستم مدیریت کیفیت ISO 9001 فعالیت می‌کند. محصولات این شرکت در صورت نیاز دارای گواهینامه‌های CE، گواهینامه‌های آزمایش کارخانه (MTC) و گواهینامه‌های مبدا هستند.

شیرها مطابق با استانداردهای API 6D، ASME B16.34، API 607 و ISO 10497 طراحی، تولید و آزمایش می‌شوند و عملکرد قابل اعتمادی را در شرایط فشار بالا و شرایط کاری دشوار تضمین می‌کنند.
